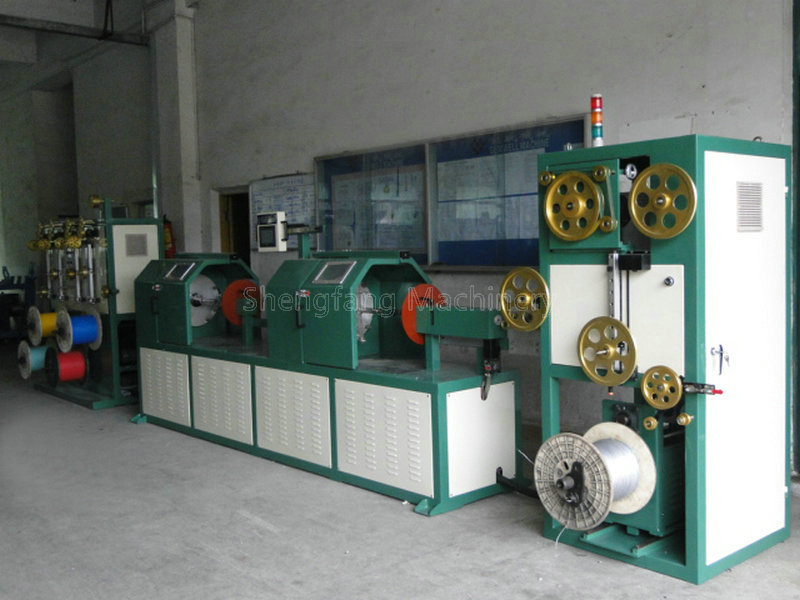

卧式双层包带机

发布日期：2024-03-07浏览次数：2117

一、【用途 Application】：

双层绕包机适用于绞合线,并行线双层/单层连续中心绕包包带

二、【技术特点 Technique Feature】：

1．高转速,生产效率是传统包带机的2.5倍

2．包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整

3．触摸屏设定重叠率,PLC控制,加减速及正常工作时包带形成点稳定不动

4．收线排位采用轴排式结构，排幅排距任意设定

5．制作HDMI,DP,ATA,SATA ,SAS等高频线材,合格率100%

三、【技术参数 Technique specifications】：

机器型号	SF-500数控式双层/单层绕包机
机器用途	适用于绞合线,并行线双层/单层连续中心绕包包带
芯线规格	32AWG–20AWG
包带材料	铝箔带,麦拉带,棉纸带,透明带,云母带,铁氟龙带
机器转速	MAX2000rpm / MAX28m/min
机器动力	1HP马达配变频调速,包带盘与引取马达联动
包带张力	包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整
收线张力	收线张力从满盘到空盘保持恒定,不须人工调整
排线方式	轴排式收线,线材排位过程中无推/拉力损伤,排幅排距根据线材规格任意设定
放线型式	直线滑轨+滑块重锤张力式动力放线,配变频调速,设断线保护功能
